تفاوت ساندویچ پانل سقفی و دیواری

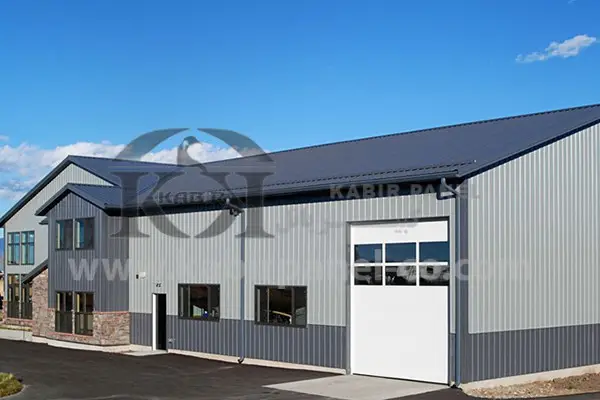

تفاوت ساندویچ پانل سقفی و دیواری یکی از مهم‌ترین چالش‌های مهندسان هنگام طراحی پوشش سوله‌ها و سازه‌ه صنعتی است. هر بخش از ساختمان شما بر اساس میزان باربری زاویه تابش خورشید و شدت بارش برف و باران نیازمند متریال اختصاصی با طراحی مهندسی متفاوت است.

پنل ساندویچی سقفی مقاومت بالاتری در برابر بارهای نزولی دارد. ساندویچ پانل دیواری فشار باد و ضربات جانبی را مهار می‌کند. شناخت دقیق این ساختارها از هدررفت بودجه پروژه شما جلوگیری می‌کند و استحکام نهایی سازه را بالا می‌برد.

پانل دیواری چیست؟

ساندویچ پانل دیواری یک پوشش پیش‌ساخته ساختمانی متشکل از دو لایه ورق فلزی هموار و یک هسته عایق میانی است که برای جداسازی فضاهای داخلی و پوشش نماهای پیرامونی سوله‌ها استفاده می‌شود تا تبادل حرارتی را قطع کرده و نمای یکپارچه‌ای ایجاد کند.

سطح این محصولات دارای شیارهای بسیار کم‌عمق میکروویو است. این شیارهای ظریف مقاومت فشاری ورق را افزایش می‌دهند. نصب این قطعات روی پروفیل‌های آهنی قوطی‌شکل انجام می‌پذیرد. لبه‌های اورلپ در این مدل به صورت فاق و زبانه کشویی طراحی می‌شوند.

چفت شدن دقیق این لبه‌ها نفوذ آب و گرد و غبار را به صفر می‌رساند. این پوشش‌ها نیازی به تحمل بار برف ندارند و تمرکز اصلی در طراحی آن‌ها روی مهار فشار جانبی باد و ایجاد یک دیواره عایق است.

کاربردهای اصلی این محصول شامل موارد زیر است:

• پوشش دیواره‌های پیرامونی سوله‌های صنعتی و انبارها
• احداث کمپ‌های کارگاهی پیش‌ساخته
• اجرای پارتیشن‌بندی داخلی سالن‌های تولید
• ساخت اتاقک‌های نگهبانی و کیوسک‌های سیار

انواع ساندویچ پانل دیواری

تولیدکنندگان انواع ساندویچ پانل دیواری را بر اساس نوع اتصال ورق‌ها و کاربری سازه به مدل‌های پیچ نمایان پیچ مخفی کلین روم و سردخانه‌ای دسته‌بندی می‌کنند. شما باید با توجه به الزامات معماری و سطح ایزولاسیون مورد نیاز پروژه خود مناسب‌ترین متریال را برای پوشش دیواره‌ها انتخاب کنید.

ساندویچ پانل دیواری پیچ مخفی

ساندویچ پانل دیواری پیچ مخفی زیباترین نوع پوشش برای نماهای بیرونی سازه شما محسوب می‌شود. مهندسان طراح لبه‌های اتصال این محصول را به گونه‌ای فرم می‌دهند که پیچ‌های نصب کاملا زیر لبه اورلپ قطعه بعدی پنهان شوند.

این طراحی هوشمندانه از نفوذ رطوبت به محل سوراخ‌کاری ورق‌ها جلوگیری می‌کند. زنگ‌زدگی پیچ‌ها در این روش کاملا منتفی می‌شود. یکپارچگی نمای نهایی ارزش معماری پروژه شما را به شدت افزایش می‌دهد و ظاهری کاملا یکدست به دیوارها می‌بخشد.

ساندویچ پنل کلین روم

ساندویچ پنل کلین روم یک پوشش کاملا مسطح بدون کوچک‌ترین شیار است که برای فضاهای ایزوله داروسازی و بیمارستانی تولید می‌گردد. عدم وجود برجستگی روی سطح ورق‌ها مانع از تجمع ذرات معلق و میکروارگانیسم‌ها روی دیواره‌ها می‌شود.

ضخامت ورق‌های این مدل معمولا شش دهم یا هفت دهم میلی‌متر در نظر گرفته می‌شود. مقاومت این پوشش‌ها در برابر مواد شوینده اسیدی و قلیایی بسیار بالا است. این قطعات شستشوی مداوم فضاهای بهداشتی را تسهیل می‌کنند.

ساندویچ پانل سردخانه

ساندویچ پانل سردخانه ضخیم‌ترین نوع پوشش دیواری در صنعت ساخت و ساز است. ضخامت این محصولات از هشت تا بیست سانتی‌متر متغیر است. هدف اصلی از این افزایش ضخامت حفظ برودت و قطع کامل تبادل حرارتی در سردخانه‌های زیر صفر و بالای صفر است.

اجرای لبه‌های این مدل با طراحی خاص کام و زبانه دوبل انجام می‌گیرد. این اتصال قدرتمند پل‌های حرارتی را از بین می‌برد و مصرف انرژی کمپرسورهای تبرید را به شدت کاهش می‌دهد.

ساندویچ پانل سقفی چیست؟

ساندویچ پانل سقفی یک سازه مرکب پوششی با سطح رویی دارای گام‌های برجسته ذوزنقه‌ای و هسته عایق متراکم است که برای مسقف کردن سازه‌های صنعتی استفاده می‌شود تا بار برف را تحمل کرده و آب باران را به سرعت هدایت کند.

طراحی گام‌ها در این محصول صرفا برای زیبایی نیست. این برجستگی‌ها به عنوان تیرچه‌های مقاومتی عمل می‌کنند و ظرفیت تحمل بار خمشی سقف را به شدت افزایش می‌دهند. تعداد گام‌ها معمولا سه یا پنج عدد در عرض استاندارد یک متر است.

اورلپ شدن این گام‌ها روی یکدیگر هنگام نصب یک سد غیرقابل نفوذ در برابر بارش‌های شدید ایجاد می‌کند. هدایت آب باران به سمت آبروها وظیفه اصلی این شیارهای عمیق است.

مراحل نصب پوشش سقف با ساندویچ پانل

1. اجرای شبکه پرلین‌ها و زدبندی روی خرپای فلزی سقف
2. قرار دادن اولین قطعه روی سقف و تراز کردن دقیق زاویه آن
3. نصب قطعه دوم با اورلپ شدن گام انتهایی روی گام ابتدایی قطعه اول
4. فیکس کردن قطعات روی پرلین‌ها توسط پیچ‌های سرمته واشردار
5. اجرای ورق فلاشینگ تاج و آب‌بندی درزها با چسب پلی‌اورتان

ویژگی‌های ساندویچ پانل پلی یورتان سقفی

ساندویچ پانل پلی یورتان سقفی با ترکیب ورق‌های گالوانیزه و هسته تزریقی پلی‌اورتان بالاترین ضریب مقاومت حرارتی را ایجاد می‌کند. فوم پلی یورتان ساندویچ پانل ساختار سلول بسته دارد. این ویژگی ساختاری باعث می‌شود تا رطوبت هرگز به بافت داخلی عایق نفوذ نکند.

استفاده از پلی اورتان سقفی در گرید پی آی آر ایمنی سازه شما را در برابر گسترش حریق تضمین می‌کند. این فوم‌ها در برابر شعله مستقیم آتش خاصیت کندسوزی دارند و قطره‌های مشتعل ایجاد نمی‌کنند. وزن بسیار سبک این متریال بار مرده ساختمان را به حداقل می‌رساند. این کاهش وزن هزینه‌های مربوط به طراحی و اجرای اسکلت فلزی پروژه شما را به طرز چشمگیری کاهش می‌دهد.

بیشتر بدانید: ایمنی ساندویچ پانل ها

مقایسه ساختار و طراحی گام‌ها در سقف و دیوار

شناخت تفاوت ساندویچ پانل سقفی و دیواری برای سفارش متریال اصولی حیاتی است. گپ محتوایی مهمی که اغلب پیمانکاران نادیده می‌گیرند نوع فشار وارده بر این دو پوشش است. سقف باید بار استاتیک سنگین برف و فشار دینامیک باد را همزمان تحمل کند در حالی که دیوار بیشتر در معرض مکش و فشار جانبی باد قرار دارد.

عمق گام‌های سقفی اورلپ شدن ورق‌ها را تسهیل می‌کند و مسیر مشخصی برای تخلیه سریع آب باران فراهم می‌آورد. پوشش‌های دیواری نیازی به هدایت آب ندارند و مهندسان آن‌ها را به صورت تخت تولید می‌کنند تا فضای کمتری اشغال کنند.

جدول مقایسه مشخصات فنی پوشش‌های سقف و دیوار

بررسی عوامل موثر بر قیمت ساندویچ پانل سقفی و دیواری

قیمت ساندیچ پانل دیواری همواره با قیمت ساندویچ پانل سقفی متفاوت است. دلیل اصلی این اختلاف به میزان ورق مصرفی برمی‌گردد. وجود گام‌های ذوزنقه‌ای در پوشش سقف نیازمند باز شدن مقدار بیشتری از رول ورق فلزی است. این مصرف بیشتر متریال هزینه تمام‌شده مدل‌های سقفی را نسبت به دیواری بالاتر می‌برد.

دانسیته فوم تزریقی عامل مهم دیگری در تعیین هزینه‌های سازه شما است. فوم‌های متراکم‌تر مواد اولیه شیمیایی بیشتری مصرف می‌کنند و بهای بالاتری دارند. متریال سردخانه‌ای به دلیل ضخامت بسیار بالای فوم گران‌ترین رده این محصولات محسوب می‌شوند.

انتخاب نوع ورق نیز معادلات مالی شما را تغییر می‌دهد. ورق‌های آلوزینک به دلیل مقاومت بالاتر در برابر خوردگی نسبت به گالوانیزه معمولی هزینه بیشتری روی فاکتور نهایی شما اعمال می‌کنند اما طول عمر سازه را افزایش می‌دهند.

بیشتر بدانید: مقاومت ساندویچ پانل در برابر الکتریسیته و نویز

سوالات متداول

اصلی‌ترین تفاوت ساندویچ پانل سقفی و دیواری در چیست؟

تفاوت اصلی در شکل ظاهری ورق‌ها و وجود گام‌های برجسته ذوزنقه‌ای در مدل‌های سقفی است که برای تحمل بار سنگین برف و هدایت سریع آب باران طراحی شده‌اند.

آیا می‌توان از پنل دیواری برای سقف استفاده کرد؟

خیر. متریال دیواری فاقد گام‌های بلند و اورلپ‌های آب‌بند سقف است و استفاده از آن در پوشش سقف باعث نشت حتمی آب باران و تخریب سازه می‌شود.

پانل دیواری پیچ مخفی چه مزیتی دارد؟

این محصول با پنهان کردن پیچ‌های نصب در زیر لبه‌های اتصال علاوه بر ایجاد نمای یکپارچه و معماری زیبا از زنگ‌زدگی پیچ‌ها در تماس با رطوبت جلوگیری می‌کند.

دانسیته فوم در پوشش‌های سقفی و دیواری چقدر است؟

تراکم فوم پلی‌اورتان در هر دو مدل معمولا چهل کیلوگرم بر متر مکعب در نظر گرفته می‌شود تا بالاترین سطح ایزولاسیون حرارتی و استحکام مکانیکی استاندارد ایجاد گردد.

نحوه محاسبه قیمت پنل‌های سقفی و دیواری چگونه است؟

قیمت بر اساس متر مربع فاکتور می‌شود و میزان ضخامت عایق جنس ورق و نوع کاربری محصول مستقیما روی هزینه‌های نهایی پروژه شما تاثیر می‌گذارند.

بهترین عایق برای سقف سوله‌های صنعتی کدام است؟

فوم تزریقی پلی‌اورتان کندسوز بهترین انتخاب برای سقف است زیرا بالاترین مقاومت حرارتی را داشته و وزن مرده اسکلت فلزی ساختمان شما را به شدت کاهش می‌دهد.

سخن پایانی

انتخاب پوشش مناسب برای سقف و دیوارهای سوله نیازمند بررسی دقیق بارهای وارد بر سازه و شرایط اقلیمی منطقه شما است. استفاده اشتباه از قطعات دیواری به جای سقفی خسارت‌های جبران‌ناپذیری به تاسیسات و خطوط تولید مجموعه وارد می‌کند. مجتمع صنعتی کبیرپانل با تولید انواع پوشش‌های استاندارد سقفی و دیواری امنیت سازه شما را تضمین می‌کند.

تیم مهندسی کبیرپانل محاسبات دقیق بار سقف و انتخاب ضخامت مناسب دیواره‌ها را به صورت کاملا تخصصی برای پروژه شما انجام می‌دهد. شما می‌توانید برای دریافت مشاوره مهندسی استعلام قیمت روز و ثبت سفارش قطعات همین حالا با کارشناسان فروش کبیرپانل تماس بگیرید تا بهترین متریال با کمترین پرتی را برای سازه خود تهیه کنید.
